[논리회로] 개념

■ 논리 회로

 2진 정보(1,0)를 기반으로 AND, OR, NOT 논리 연산에 따라 동작을 수행하는 논리소자들로 구성된 전자회로

* 논리회로의 집합(CPU) -> 전기신호
   1 : 높은 전압 (5V)
   0 : 낮은 전압 (1.5V)

* 생산적인 논리회로 설계 방법
  논리회로 간소화를 하여 가격 대비 성능 극대화시킨다.

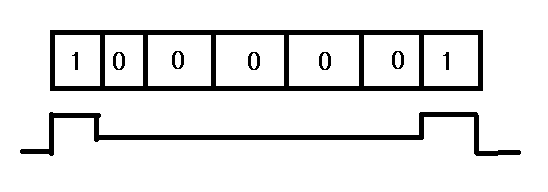

(예시)  'A'가 입력되면 컴퓨터에서 일어나는 반응은 아래와 같다.

A는 아스키코드로 1000001이다. (64+1 = 65)

■ 논리 소자 (논리게이트)

 논리회로를 구성하는 기본 소자.

게이트	기호	의미	진리표	논리식

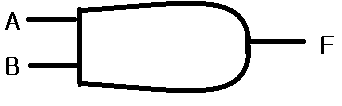

AND		입력신호가 모두 1일때 1을 출력한다. (논리곱, A∩B)

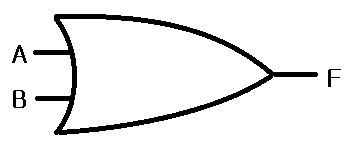

OR		입력신호 중 1개만 1이어도 출력 (논리합, A∪B)
NOT		입력된 정보를 반대로 변환하여 출력한다. (인버터, Inverter)

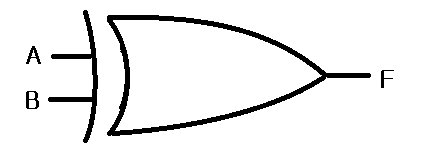

XOR		입력되는 값이 모두  같으면 0, 한 개라도 다르면 1 출력. (eXclusive-OR,  배타적 논리합)

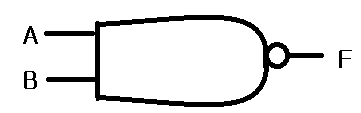

NAND		NOT + AND

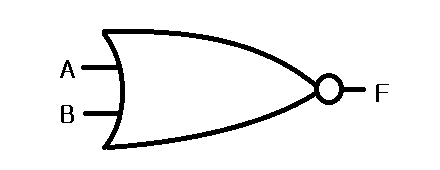

NOR		NOT + OR

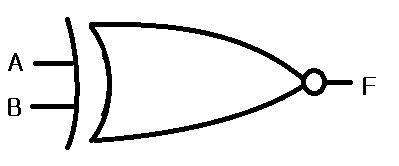

XNOR		NOT + XOR
BUFFER		입력된 정보를  그대로 출력한다. (NOT의 반대) * 사용 이유 (1)출력시간 지연 및 (2)감쇄신호를 회복하면서  입력하는 신호를 변경하고싶지 않을때 사용 한다.
